轻质保温砖_轻质保温砖图片—轻质粘土保温砖—轻质高铝保温砖—轻质莫来石保温砖

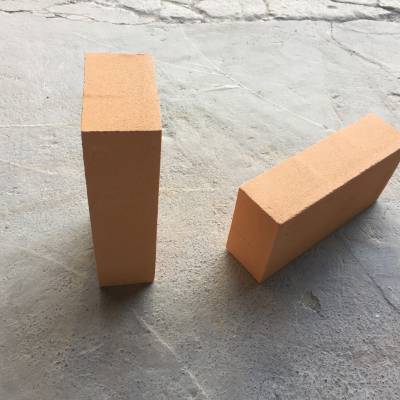

轻质粘土保温砖


       轻质粘土保温砖是一种高温绝热耐火材料，它以耐火粘土熟料为原料，以可塑粘土为结合剂，加入适量可燃物或起泡剂经过烧制而得到的。轻质粘土保温砖用于煤气发生炉各部的绝热层作绝热材料。配料与水混合制成可塑泥料或泥浆，以挤压成型或浇注成型，干燥后在1250-1350℃氧化气氛中烧成。常用的轻质粘土保温砖的体积密度为0.75-1.2g/cm3之间。现实中用体密为1.0的较多，轻质粘土保温砖指标是判断其性能最简洁的方法。
　　轻质粘土保温砖是指Al2O3含量在30%-46%的轻质保温砖制品。以粘土熟料或轻质熟料和可塑粘土为主要原理，通常采用可燃物法生产，也可采用化学法或泡沫法形成多孔结构。

　　轻质粘土保温砖和一般耐火砖比较，重量轻，内部均匀布有微小气孔，气孔率较高。因此，能***炉墙散失的热量更少，燃料得费用就会相应下降，轻质砖也同时意味着更小的蓄热量，因此升温和冷却都更快，允许加快周期性操作。轻质保温隔热耐火砖适用于900℃～1000℃的温度范围。

轻质高铝保温砖

     轻质高铝保温砖也称为高铝聚轻球砖，是以***高炉料为主要原料，辅以适当的外加剂采用聚轻烧失法生产。制品具有强度高，热稳定性好，重烧纤变化小，导热系数小等优点。
　　轻质高铝保温砖通常采用高铝矾土熟料加少量黏土，经磨细后用气体发生法或泡沫法以泥浆形式浇注成形，经1300～1500℃烧成。有时也可用工业氧化铝代替部分矾土熟料。用于砌筑窑炉的内衬和隔热层，以及无强烈高温熔融物料侵蚀及冲刷作用的部位。直接与火焰接触时，表面接触温度不得高于1350℃。

轻质莫来石保温砖

郑州平顺耐材生产的轻质莫来石保温砖以工业Al?O? 粉、粘土、烧结良好的铝矾土和蓝晶石为主要原料，添加木屑(1mm筛选)和聚苯乙烯球(直径0.2~0.5mm)制备轻质砖。具有高温强度高、气孔率低、抗侵蚀等特点，广泛应用于高温工业窑炉内衬。
　　轻质莫来石保温砖是我国新型的耐火材料，根据密度的不同可以分为轻质莫来石保温砖和刚玉莫来石砖(也称为重质莫来石保温砖)；轻质莫来石保温砖是根据牌号分为JM23、JM26、JM28、JM30；轻质莫来石保温砖是根据使用温度的不同分为1350轻质莫来石保温砖是，1450轻质莫来石保温砖是，1550轻质莫来石保温砖是等，并且1550轻质莫来石保温砖是可直接接触火焰，具有耐高温、导热系数小、节能***等特点。

轻质保温砖_轻质保温砖图片—轻质粘土保温砖—轻质高铝保温砖—轻质莫来石保温砖
